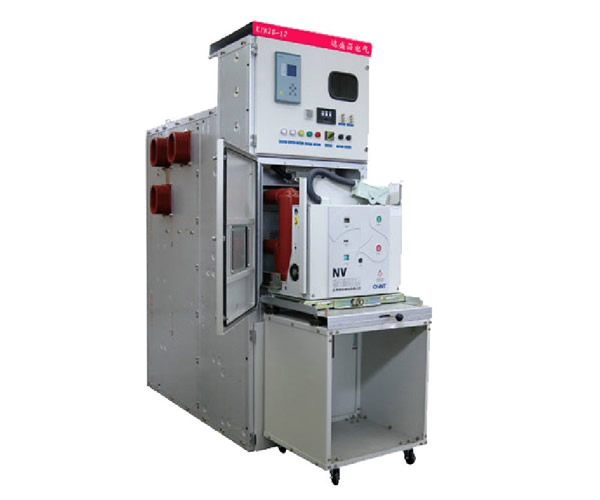

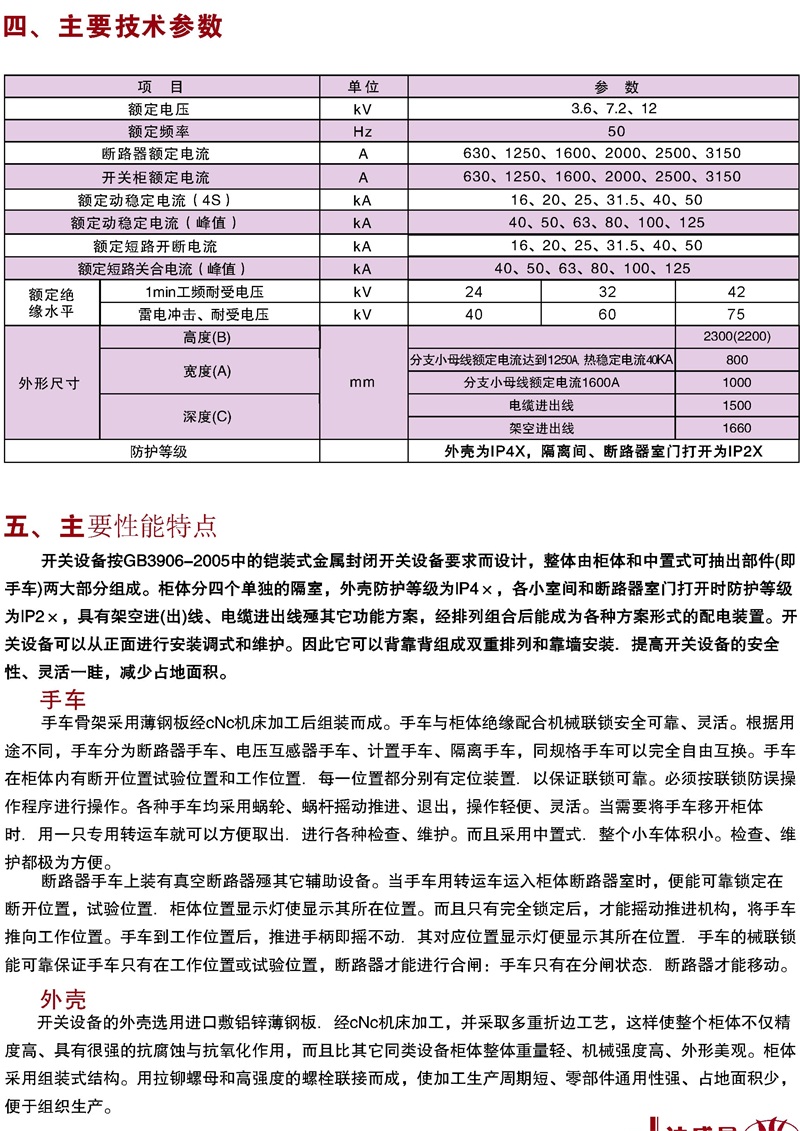

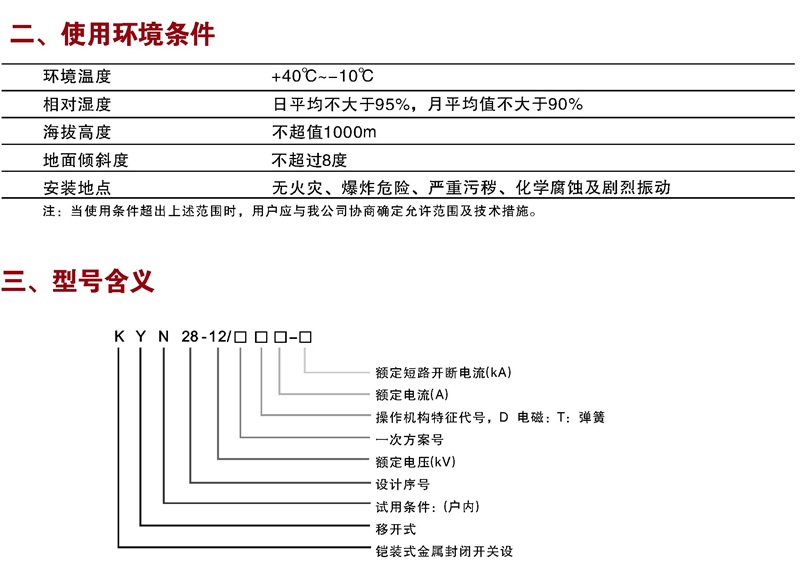

隔室

開關設備的主要電氣元件都有其獨立的隔室．即斷路器隔室、母線隔室、電纜隔室、繼電器儀表室，各隔室防護等級都達到lP2×。除繼電器室外，其它三隔室都分別有其泄壓通道。由于采用了中置式形式，電纜室高度大大增加，因此設備可聯接多路電纜。

母線隔室

主母線套單臺拼接相互貫穿聯接，通過分支母線和靜觸頭盒固定，主母線和聯絡母線為矩形截面的銅排，用于大電流負荷時采用雙根母排拼成。支母線通過螺栓聯接于靜觸頭盒和主母線，不需要其它支撐。對于特殊需要，母線可用熱縮套和聯接螺栓絕緣套和端帽覆蓋．相鄰柜母線用套管固定，這樣聯接母線間所保留的空氣緩沖，在出現內部故障電弧時．能防止其貫穿熔化．套管能有效把事故限制在隔離內而不向其它柜蔓延。

一斷路器隔室

隔離兩側安裝軌道，供手車在柜內由隔離位置，試驗位置移動滑行至工作位置，靜觸頭裝置的隔板(活門)安裝于手車室的后壁。當手車從斷開位置，試驗位置移動到工作位置過程中，上下靜觸頭盒上的活門與手車聯動，同時自動打開，當反方向移動時活門則自動閉臺，直至手車退至一定位置而安全覆蓋住靜觸頭盒，形成有效隔離。同時，由于上、下活門不聯動．在檢修時，可鎖定帶電側的活門．從而保證檢修維護人員不觸及帶電體，在斷路器室門關閉時，手車同樣能被操作。通過上門觀 察窗，可以觀察隔內手車所處位置、合(分)閘顯示及儲能狀況。

電纜隔室

開關設備采用中置式，因而電纜室空間較大。電流互感器、接地開關裝于隔室后壁，避雷器安裝于隔室后室后下部。將手車和可抽出式不平隔板移開后。施工人員就能從正面進入柜內安裝和維護。電纜室內的電纜連接導體每相可并1—3根單芯電纜．必要時每相可并接6根單芯電纜。聯接電纜的柜底配制有開逢的可卸式非金屬封板或不導磁金屬封板．確保方便施工。

一繼電器儀表室

一繼電器儀表室內可安裝繼電保護元件、儀表、帶電監察指示器。以及特殊要求的二次設備�？刂凭�路敷設在足夠空間的線槽內，并有金屬蓋板．可使二次線與高壓室隔離。其左側線槽是為控制小線的引進和引出預留的．開關柜內部的控制線敷設在右側．在繼電器儀表室的項板上還留有便于施工的小母線穿越孔。接線時．儀表室頂蓋板可以翻轉．便于小母線的安裝。

防止誤操作聯鎖裝置

開關設備內裝有安全可靠的聯鎖裝置，完全滿足防誤的要求。

一儀表室門上裝有提示性的按扭或者KK型轉換開關，以防止誤臺、誤分?jǐn)嗦菲鳌?/p>

斷路器手車在試驗或工作位置時，斷路器才能進行合分操作，而且在斷路器合閘后，手車無法移動，防止帶負荷誤推拉斷路器。

僅當接地開關處在分閘位置時，斷路器手車才能從試驗斷開位置移至工作位置．僅當斷路器手車處于試
驗，斷開位置時，接地開關才能進行合閘操作(接地開關可帶電壓顯示裝置)。這樣實現了防止帶電誤合接地開關及防止接地開關處在閉合位置時關合斷路器。

一接地開關處于分閘位置時，下門及后門都無法打開．防止誤入帶電間隔。

一斷路器手車確實在試驗或工作位置而沒有控制電壓時．僅能手動分閘，不能合閘。

一斷路器手車在工作位置時，二次插頭被鎖定，不能拔除。

各柜體可裝電氣聯鎖。

開關設備還可以在接地開關操作機構上加裝電磁鐵鎖定裝置，以提高可靠性．訂賃時可與我公司協商。

二次插頭與手車的位置聯鎖

開關設備上的二次線與斷路器手車的二次線的聯絡是通過手動二次插來實現的，二次插頭的動觸頭通過一個尼龍波紋伸縮管與斷路器手車相聯，二次靜觸頭座裝設在開關柜手車室的右上方。斷路器手車只有存試驗，斷開位置時，才能插上或解除二次插，斷路器手車處于工作位置時由于機械聯鎖作用，二次插被鎖定。不能被解除，由于斷路器手車的合閘機構被電磁鐵鎖定，斷路器手車在二次插未接通之前僅能進行分閘。所以無法使其合閘。

防止凝露和腐蝕

為了防止存高濕度和溫度變化較大的氣候環境中產生凝露帶來的危險，在斷路器室和電纜室內分別裝設加熱器。以便在l、述環境中使用和防止腐蝕發生。

六、訂貨須知

用戶訂貨時需要提供下列資料：

主接線方案圖編號、用途和單線系統圖、額定電壓、額定電流、額定短路開斷電流、配電室平面布置圖及開關柜的排列配置圖等

★開關柜控制、測量及保護功能的要求以及其它閉鎖和自動裝置的要求及原理圖；

★開關柜內主要電氣元件的型號、規格及數量；

★若開關柜之間或進線柜需要母線橋連接．應提供母線橋的額定載流量、跨度、距地高度等具體要求數據；
開關柜使用在特殊環境條件時，應在訂貨時詳細說明。

注：若有其它特殊要求．請與我公司協商訂貨。
